热锲焊的T型焊缝处和局部破损处采用挤压焊修补

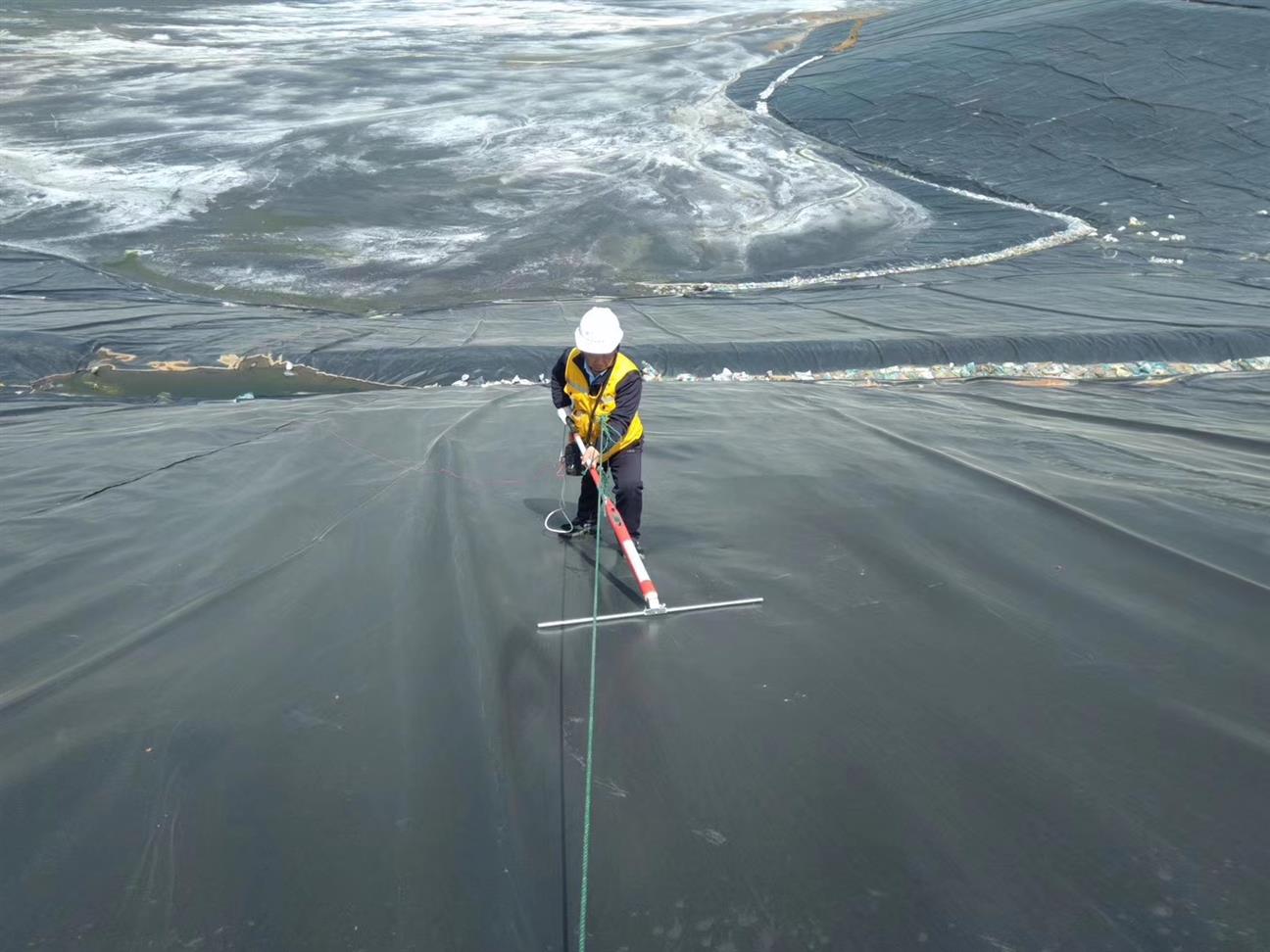

在(zai)在(zai)铺设过程中(zhong)应对铺设好的(de)土(tu)工(gong)膜进行(xing)固定，以免(mian)在(zai)焊接过程中(zhong)产生移(yi)动影(ying)响焊接质量(liang)，通常采用(yong)沙袋进行(xing)压固，需要(yao)特别注意不要(yao)使用(yong)粉砂，沙袋不能有泄露，以免(mian)沙尘(chen)污染(ran)土(tu)工(gong)膜，对焊接质量(liang)造成重(zhong)大(da)影(ying)响。

每天每班组焊(han)接开(kai)始时，必须(xu)在(zai)现(xian)(xian)场先试(shi)焊(han)一(yi)条(tiao)3.3/m的热楔(xie)焊(han)试(shi)样，和(he)一(yi)条(tiao)1/m挤压焊(han)试(shi)样。用拉伸实验机(ji)现(xian)(xian)场进行(xing)剪切和(he)剥离试(shi)验，强(qiang)度标准依(yi)据“国际土工合成(cheng)材料安装工协会，高密度和(he)线性低密度土工膜安装规范”进行(xing)。

试(shi)样合格后(hou)，便(bian)可用当(dang)时(shi)调整好(hao)的(de)(de)(de)速度(du)、压力、温(wen)度(du)进行正(zheng)式焊接(jie)(jie)。在焊接(jie)(jie)过程中，需(xu)随时(shi)注意焊机的(de)(de)(de)运行情况(kuang)，要根(gen)据(ju)现场的(de)(de)(de)实际情况(kuang)对速度(du)和温(wen)度(du)进行微(wei)调。

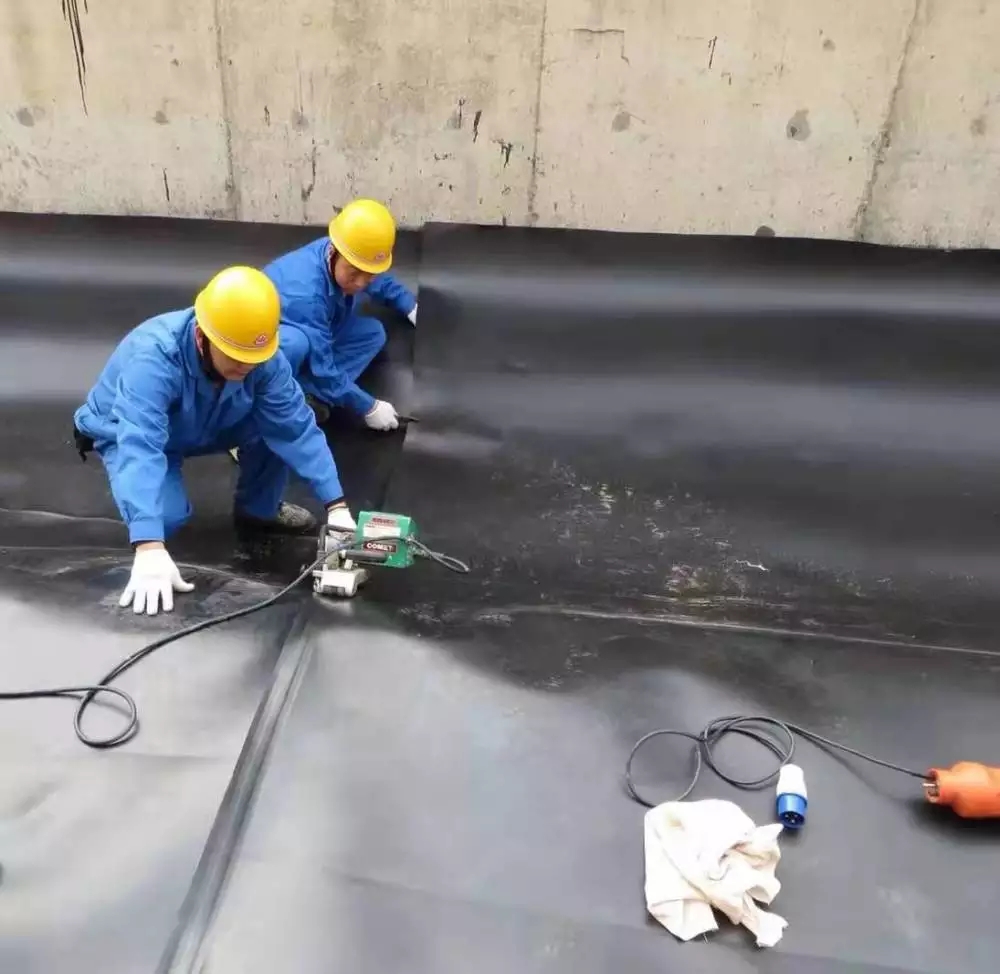

在(zai)(zai)规整平(ping)坦区域使用(yong)热锲(qie)焊(han)(han)(han)(han)(han)(han)机焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)双(shuang)焊(han)(han)(han)(han)(han)(han)缝时(shi)，先调节好(hao)搭(da)(da)接(jie)(jie)(jie)(jie)(jie)(jie)宽(kuan)度(du)(du)，对焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)面(mian)进行(xing)(xing)清(qing)理，焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)面(mian)的(de)清(qing)理是(shi)影(ying)(ying)响焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)质量的(de)重要(yao)环(huan)节，焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)设备就(jiu)位(wei)后开始焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)前(qian)安排专人(ren)负责土(tu)工膜的(de)清(qing)理擦拭(shi)工作，膜表面(mian)要(yao)用(yong)干净(jing)纱(sha)布擦拭(shi)焊(han)(han)(han)(han)(han)(han)缝搭(da)(da)接(jie)(jie)(jie)(jie)(jie)(jie)处(chu)150/mm左(zuo)右范围(wei)内的(de)膜面(mian)，用(yong)湿抹(mo)布擦掉灰尘(chen)、污(wu)物，确(que)保(bao)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)面(mian)不得(de)有污(wu)垢、砂土(tu)、积(ji)水（包括(kuo)露水）等影(ying)(ying)响焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)质量的(de)杂质存在(zai)(zai)。清(qing)理的(de)距离应(ying)与(yu)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)速(su)度(du)(du)相(xiang)匹配，一般可(ke)保(bao)持在(zai)(zai)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)设备前(qian)1/米左(zuo)右为宜，以免(mian)过(guo)早(zao)清(qing)理后，新(xin)的(de)灰尘(chen)污(wu)染。焊(han)(han)(han)(han)(han)(han)缝搭(da)(da)接(jie)(jie)(jie)(jie)(jie)(jie)宽(kuan)度(du)(du)是(shi)保(bao)证焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)质量的(de)关(guan)键之一，在(zai)(zai)焊(han)(han)(han)(han)(han)(han)机爬(pa)行(xing)(xing)过(guo)程(cheng)中必(bi)须随时(shi)观察，确(que)保(bao)其搭(da)(da)接(jie)(jie)(jie)(jie)(jie)(jie)的(de)长(zhang)度(du)(du)大(da)于100/mm，本项目控制在(zai)(zai)100~130/mm。在(zai)(zai)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)中要(yao)保(bao)持焊(han)(han)(han)(han)(han)(han)缝的(de)平(ping)直整齐(qi)，应(ying)及早(zao)对膜下不平(ping)整部分采取应(ying)对措施，避免(mian)影(ying)(ying)响焊(han)(han)(han)(han)(han)(han)机顺(shun)利自行(xing)(xing)。注意(yi)观察焊(han)(han)(han)(han)(han)(han)缝成型(xing)情况进而(er)调整行(xing)(xing)进速(su)度(du)(du)，以确(que)保(bao)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)质量。

在土(tu)工膜(mo)和预(yu)埋件焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)以及(ji)拐(guai)角等(deng)不(bu)规则区(qu)域，不(bu)适(shi)合采(cai)(cai)用(yong)热(re)(re)锲焊(han)(han)(han)(han)机(ji)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)双(shuang)焊(han)(han)(han)(han)缝(feng)时，采(cai)(cai)用(yong)挤压(ya)焊(han)(han)(han)(han)机(ji)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)挤压(ya)焊(han)(han)(han)(han)缝(feng)，焊(han)(han)(han)(han)缝(feng)搭接(jie)(jie)(jie)(jie)应(ying)(ying)大于75mm，先用(yong)热(re)(re)风(feng)(feng)(feng)(feng)焊(han)(han)(han)(han)枪把搭接(jie)(jie)(jie)(jie)部分预(yu)焊(han)(han)(han)(han)在一起(qi)，平整焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)区(qu)域，焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)区(qu)域需清理干净，并且(qie)对焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)部位表面进行打毛，打毛措施(shi)非常重(zhong)要，否则粘(zhan)接(jie)(jie)(jie)(jie)不(bu)牢(lao)，导致实验(yan)(yan)失(shi)败(bai)。挤压(ya)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)机(ji)在焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)过程中(zhong)，保持焊(han)(han)(han)(han)丝(si)输送顺畅，应(ying)(ying)随时注意(yi)预(yu)热(re)(re)风(feng)(feng)(feng)(feng)的(de)出风(feng)(feng)(feng)(feng)情(qing)况，预(yu)热(re)(re)风(feng)(feng)(feng)(feng)温度不(bu)够或(huo)停止(zhi)出风(feng)(feng)(feng)(feng)，将直接(jie)(jie)(jie)(jie)导致粘(zhan)接(jie)(jie)(jie)(jie)不(bu)牢(lao)，实验(yan)(yan)失(shi)败(bai)，经常检查枪头的(de)滑块(kuai)，磨损较严重(zhong)时应(ying)(ying)及(ji)时更(geng)换滑块(kuai)。焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)时注意(yi)观察不(bu)规则区(qu)域焊(han)(han)(han)(han)缝(feng)的(de)走向，控(kong)制压(ya)头尽量使(shi)挤出焊(han)(han)(han)(han)缝(feng)平均覆盖搭接(jie)(jie)(jie)(jie)缝(feng)的(de)两侧，并确(que)保所有焊(han)(han)(han)(han)缝(feng)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)牢(lao)固。

热锲焊(han)的T型焊(han)缝(feng)(feng)处和局部破(po)(po)损处采用挤压焊(han)修补，补丁的每边应超过破(po)(po)损部位100mm。在雨(yu)(yu)雪天气或接(jie)(jie)缝(feng)(feng)有潮气、露水(shui)、或者大沙的情(qing)况下不(bu)能进行焊(han)接(jie)(jie)，除非采取了有效处理和防(fang)护措(cuo)施。温度低于5℃时，不(bu)应施工，如果必须施工的话，焊(han)接(jie)(jie)前应做好防(fang)雨(yu)(yu)雪、风沙等措(cuo)施，通过焊(han)接(jie)(jie)前的试焊(han)实验。
