复合土工膜CBR顶破强力的研究

复合土工膜(mo)CBR顶破(po)强力是(shi)指(zhi)当其局(ju)部(bu)受(shou)到垂(chui)(chui)直于(yu)其平面(mian)的(de)外力作(zuo)用时(shi)鼓起扩张至破(po)裂的(de)强力，作(zuo)为(wei)衡量复合土工膜(mo)抵抗局(ju)部(bu)垂(chui)(chui)直力破(po)坏的(de)指(zhi)标(biao)，CBR顶破(po)强力主(zhu)要(yao)是(shi)确定复合土工膜(mo)承受(shou)垂(chui)(chui)直方向顶破(po)力的(de)最大(da)值。

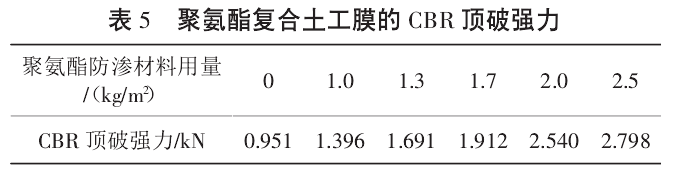

由(you)上图表5可以看出，随着聚氨酯(zhi)防渗(shen)材料用量(liang)的(de)增加，CBR顶(ding)破(po)强力(li)逐(zhu)渐提(ti)高，当聚氨酯(zhi)防渗(shen)材料用量(liang)为1.0kg/m2时(shi)，CBR顶(ding)破(po)强力(li)即达到(dao)GB/T17642—2008中1.1kN的(de)要求。

复合土工膜在使用时常常受到分布不均匀的负荷作用，边沿往往受到较大的张力，使材料从受到张力的边沿部分开始逐渐撕裂。材料抵抗这种撕裂变形的能力为撕破强力，它是以材料撕裂时能承受的最大负荷表示。

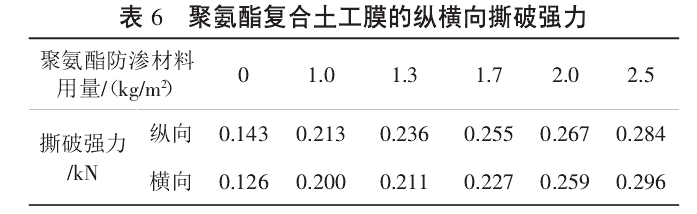

由表6可以看出，随着聚(ju)氨(an)酯(zhi)防渗(shen)材料用量的(de)增加(jia)，聚(ju)氨(an)酯(zhi)复合土工膜纵(zong)横向(xiang)(xiang)撕破(po)强力(li)随之提(ti)高，当(dang)聚(ju)氨(an)酯(zhi)防渗(shen)材料用量为1.0kg/m2时，纵(zong)横向(xiang)(xiang)撕破(po)强力(li)均≥0.200kN。
